LEDウインカー用 リレー 2極3極選択可



車両のコンピューターにウインカーリレーが内蔵されているような車両に使用することはできませんが、

通常のバルブのウインカーをLEDウインカーに変更した際に発生するハイフラッシャーなどの現象を防ぐリレーです。

ご使用になるウインカーにより、多少変わりますが、1分間に85回点滅します。





メーカーによって、2極、3極がございますので、二種類を用意いたしました。

基本的にはカプラーオンで取り付け可能ですが、車種によっては、ギボシでの結線が必要な場合がございます。

このリレーの許容量は10Wまでですので、前後4つのワット数が合計10W以下であれば使用可能です。

リレーがCPUに内蔵されているタイプの車両に関しては、抵抗などを使用してください。



また、取り付けに関しては、本体にゴムの取り付けステーをつけています。

リレー配線図【ギボシで結線する際に参考にしてください】

赤:出力【ウインカー】

緑:電源【バッテリー】

橙:アース

赤:出力【ウインカー】

緑:電源【バッテリー】



純正ウインカー配線色
メーカー
電源【バッテリー】
出力【ウィンカー】
ホンダ
灰色
ヤマハ
茶/白
カワサキ

茶【オレンジ/緑】

オレンジ色
スズキ
オレンジ
配線色は一例です。お乗りのバイクが必ずしも、上記の表どおりの色とは限りませんので、ご注意下さい。取り付けに際しては、車両のサービスマニュアルをご確認の上、作業を行って下さい。



■ご購入

LEDウインカー用 リレー 2極
品番:wled-23-2
メーカー希望小売価格 1500円





■ご購入

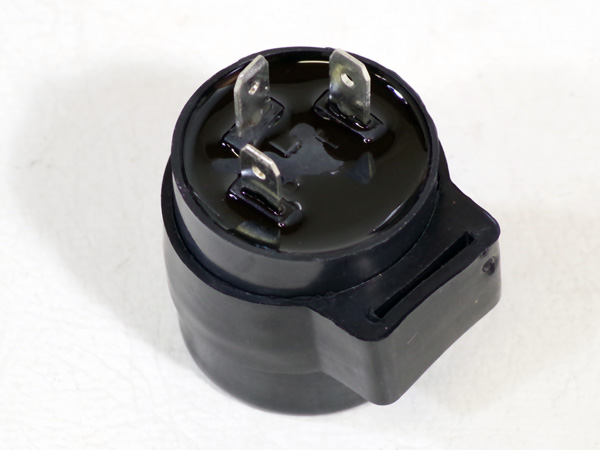

LEDウインカー用 リレー 3極
品番:wled-23-3
メーカー希望小売価格 1500円
